Un capteur de pression rail qui dérive de quelques millibar, un injecteur piézo dont le temps de réponse s’allonge, un codage ADAS qui refuse de valider après un remplacement de pare-brise : la mécanique de précision commence là où l’outillage mécanicien auto classique montre ses limites. On parle ici d’interventions où la clé dynamométrique et le jeu de douilles ne suffisent plus, et où chaque outil doit dialoguer avec l’électronique embarquée autant qu’avec la mécanique.

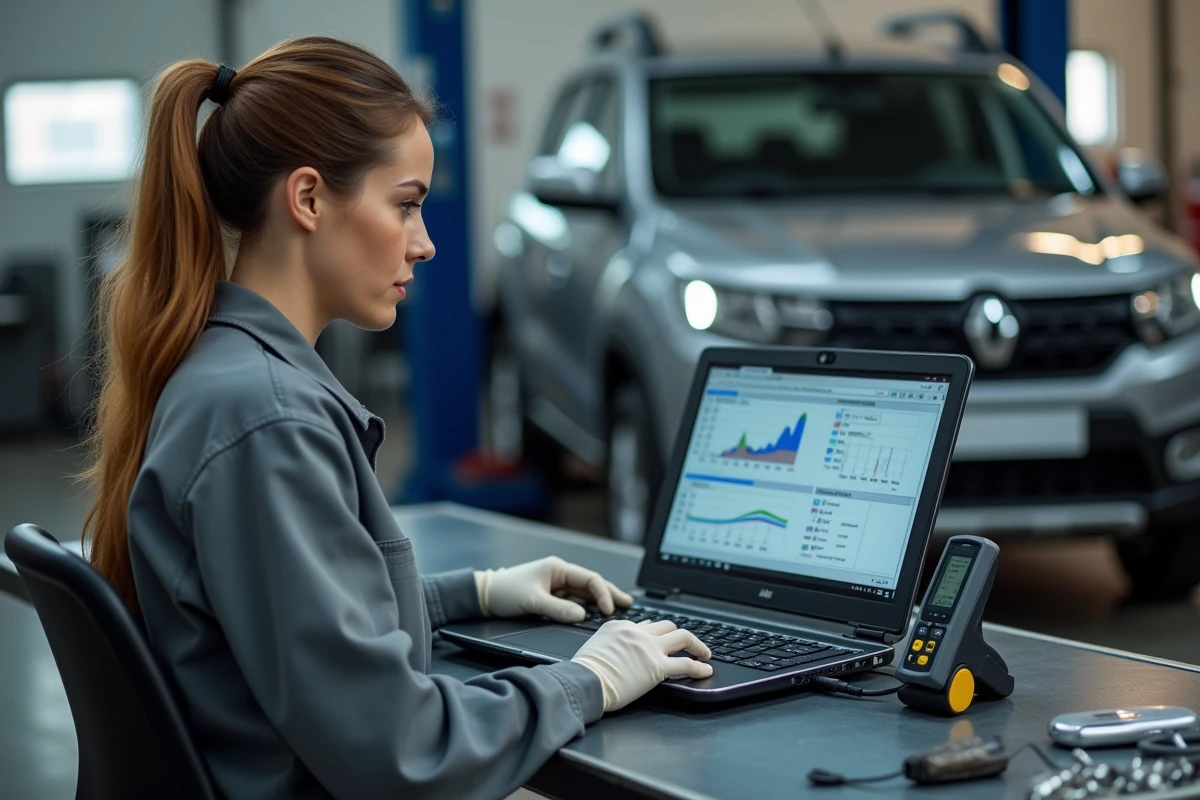

Diagnostic pass-through : accéder aux portails constructeurs depuis un atelier indépendant
Quand on remplace un injecteur sur un moteur common rail récent, il faut reprogrammer le calculateur avec les données spécifiques de la pièce neuve. Sans accès au portail du constructeur, le moteur tourne avec un codage par défaut, ce qui provoque un ralenti instable ou une surconsommation.
Lire également : Découvrez les bons plans de la casse auto Lille
C’est le rôle des outils de diagnostic compatibles avec la norme SAE J2534. Des équipements comme le Bosch KTS 560/590 ou le Hella Gutmann mega macs X permettent de se connecter directement aux serveurs des constructeurs (VW ODIS, Stellantis, Mercedes Xentry) pour réaliser des opérations de codage en ligne, de mise à jour de calculateurs et de programmation d’injecteurs.
L’outil de diagnostic devient un point d’accès réseau, pas seulement un lecteur de codes défauts. On passe d’une logique de lecture passive à une capacité d’écriture dans les calculateurs, ce qui change la nature même du travail en atelier indépendant.
A découvrir également : Les blogs auto incontournables de 2023 pour passionnés et amateurs de tuning
Secure Gateway et déverrouillage SFD : la contrainte à anticiper
Les véhicules du groupe VAG (VW, Audi, Skoda, Seat, Cupra) déploient progressivement le système SFD, qui verrouille l’accès aux fonctions de codage fin. Pour modifier une unité de contrôle ou coder une option, il faut un identifiant atelier validé en ligne.
Stellantis et Mercedes-Benz appliquent une logique similaire avec leurs propres Secure Gateway. En pratique, cela signifie qu’un outil de diagnostic non compatible avec ces protocoles sécurisés ne peut plus intervenir sur une part croissante du parc roulant.
- Vérifier la compatibilité SAE J2534 avant tout achat d’outil de diagnostic, sous peine de se retrouver bloqué sur les véhicules récents
- Prévoir un abonnement aux portails constructeurs concernés (le coût varie selon la marque et le niveau d’accès)
- S’assurer que l’outil reçoit des mises à jour régulières pour suivre l’évolution des protocoles de sécurité
Calibrage ADAS en atelier : outils de mesure et contraintes d’installation
Après un remplacement de pare-brise, un recalibrage du système de caméra frontale est obligatoire sur la plupart des véhicules équipés d’aides à la conduite. On parle de calibrage statique (avec une mire positionnée devant le véhicule) ou dynamique (en roulant sur un parcours défini).
Le calibrage statique exige un panneau de calibration spécifique à la marque, un sol parfaitement plan et un positionnement au millimètre près par rapport à l’axe du véhicule. Une erreur de quelques millimètres sur le positionnement de la mire fausse toute la chaîne de détection.
Ce que l’équipement de calibrage ADAS implique concrètement
On a besoin d’un cadre de calibration universel ou dédié, d’un télémètre laser pour vérifier les distances, et d’un espace dégagé d’au moins plusieurs mètres devant le véhicule. Les retours varient sur la fiabilité des cadres universels par rapport aux outils d’origine constructeur : certains ateliers constatent des écarts de calibrage, d’autres travaillent sans problème depuis des années.
Le point non négociable reste la surface au sol. Un atelier qui n’a pas la profondeur nécessaire ne peut pas pratiquer le calibrage statique, quel que soit le matériel acheté. C’est une contrainte d’espace avant d’être une contrainte d’outillage.

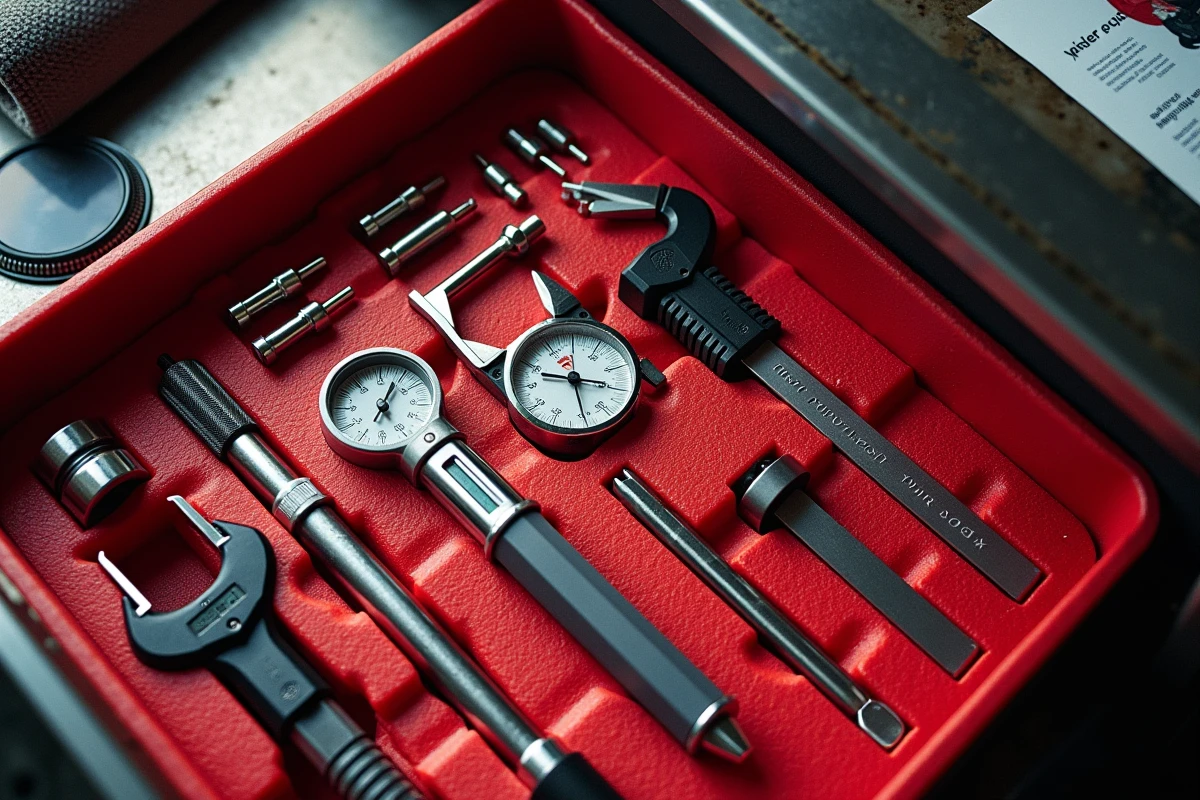

Outillage de mesure pour mécanique de précision : au-delà du comparateur classique
Sur un moteur diesel de dernière génération, les tolérances d’assemblage se comptent en centièmes de millimètre. Un jeu de distribution mal réglé d’un centième peut suffire à générer un bruit de fonctionnement anormal ou une usure prématurée.
Le micromètre d’extérieur et l’alésomètre remplacent le pied à coulisse dès qu’on travaille sur des portées de vilebrequin, des chemises de cylindre ou des sièges de soupape. La précision de lecture doit descendre au centième, et l’outil doit être étalonné régulièrement.
Pour le contrôle de la géométrie moteur, on utilise aussi des comparateurs à cadran montés sur base magnétique, qui permettent de vérifier le voile d’un volant moteur ou le faux-rond d’un arbre à cames sans démonter l’ensemble du bloc.
- Micromètre d’extérieur 0-25 mm et 25-50 mm, résolution au centième : les deux plages couvrent la majorité des cotes moteur
- Alésomètre à trois touches pour le contrôle des fûts de cylindre après rodage
- Comparateur à cadran avec support magnétique pour les contrôles de faux-rond et de voile
- Jauge d’épaisseur (jeu de cales) pour le réglage du jeu aux soupapes sur les moteurs sans poussoirs hydrauliques
Clé dynamométrique et serrage de précision : choisir la bonne plage
On voit souvent des ateliers utiliser une seule clé dynamométrique pour toutes les interventions. Le problème, c’est qu’une clé calibrée de 40 à 200 Nm perd en précision dans le bas de sa plage. Serrer une bougie à 20 Nm avec cet outil, c’est travailler en dehors de sa zone de fiabilité.
Deux clés dynamométriques couvrent mieux les besoins qu’une seule clé à large plage. Une première de 5 à 50 Nm pour la visserie fine (bougies, capteurs, couvercles de culasse en aluminium), et une seconde de 40 à 200 Nm pour le serrage des culasses, des supports moteur et de la transmission.
Serrage angulaire : quand le couple ne suffit pas
Sur les culasses modernes et les vis de bielles, le constructeur prescrit un serrage en couple puis un serrage angulaire complémentaire. Ce protocole compense l’élasticité des vis et garantit une précharge constante. Il faut alors un rapporteur d’angle adapté à la clé dynamométrique, ou une clé électronique capable de mesurer les deux paramètres en séquence.
Ignorer le serrage angulaire sur une vis de culasse, c’est risquer une déformation du plan de joint et un défaut d’étanchéité qui n’apparaîtra que plusieurs milliers de kilomètres plus tard. L’outillage de précision ne pardonne pas l’approximation, et c’est précisément ce qui distingue une réparation durable d’une intervention qui revient en garantie.
